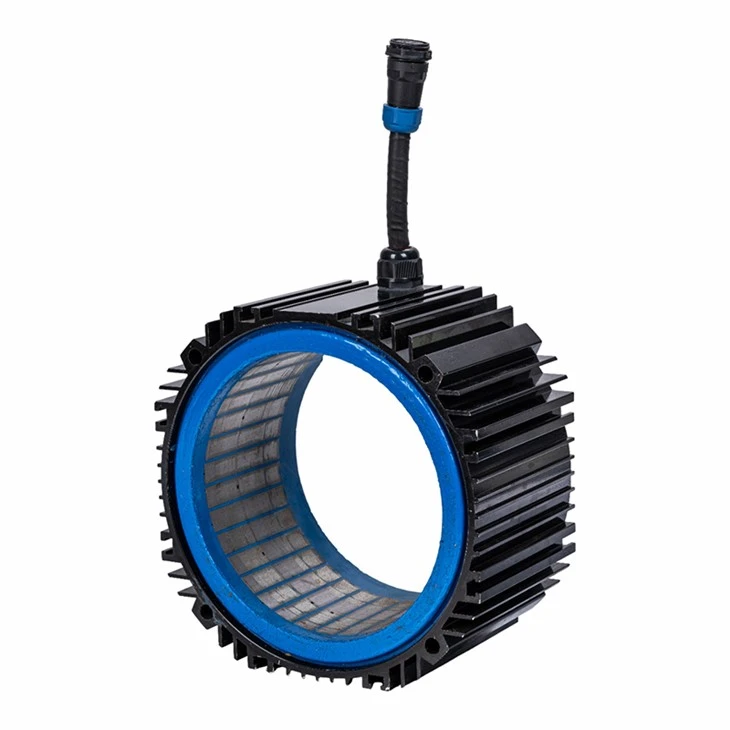

Descripció dels productes

Estructura de transmissió fiable

Utilitzant directament l'eix del dispositiu, gira coaxialment i a la mateixa velocitat que l'eix principal, fent-lo més fiable en comparació amb els motors tradicionals.

Mida compacta amb impacte significatiu

En comparació amb els motors tradicionals amb la mateixa potència i velocitat, els motors d'accionament directe que utilitzen la tecnologia de motor d'imants permanents tenen l'avantatge de ser més petits i lleugers alhora que presenten un coeficient de sobrecàrrega més elevat.

Alta eficiència de transmissió

Sense caixes de canvis, corretges i politges tradicionals, baixa pèrdua de potència de transmissió, millora l'eficiència energètica de la transmissió.

Ampli rang de potència

Trencant el rang de mida de marc IEC tradicional, la potència es pot personalitzar per cobrir el rang de 2,2 kW a 37 kW, amb un parell màxim de 590 Nm assolit.

Aplicació

Les aplicacions inclouen màquines de teixir (raig d'aigua, raig d'aire, jacquard, etc.), màquines de teixir circulars, rectificadores, etc.

Model	Mida del marc
	LC	KL1	LG	LE	KB1	KB2	KB3	KB4	LB	LL
	288	330		--	5	5	5	17	269.7	160
HSZ270	Mida de la brida								Eix Final Mida
	LA			LZ					S KW	RH
	φ290			φ13					Eix de sortida ajustable Segons el dispositiu de càrrega

Paràmetres tècnics

Model Definició	Valorat Tensió VAC	Valorat Poder KW	Valorat Velocitat Rpm	Valorat Parell Nm	Sobrecàrrega Multiplicador	Estator Protecció	Refrigeració Moda
HSZ-PM38H270-270N07-SO5	380 VAC	2,7 kW	750 rpm	35 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H270-270N06-S05	380 VAC	2,7 kW	650 rpm	40 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H370-270N03-S05	380 VAC	3,7 kW	300 rpm	118 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H370-270N05-S05	380 VAC	3,7 kW	500 rpm	70 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H370-270N07-S05	380 VAC	3,7 kW	700 rpm	51 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H550-270NO3-S05	380 VAC	5,5 kW	300 rpm	175 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H550-270N05-S05	380 VAC	5,5 kW	500 rpm	105 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H550-270N07-S05	380 VAC	5,5 kW	700 rpm	75 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H550-270N10-SO5	380 VAC	5,5 kW	1000 rpm	53 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H750-270N05-S05	380 VAC	7,5 kW	50 ORpm	143 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HS7-PM38H750-270N07-S05	380 VAC	7,5 kW	750 rpm	95 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H750-270N70-S05	380 VAC	7,5 kW	1000 rpm	72 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H750-270N15-S05	380 VAC	7,5 kW	1500 rpm	48 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refredament natural
HSZ-PM38H900-270N07-F05	380 VAC	9 kW	750 rpm	115 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H900-270N10-F05	380 VAC	9 kW	1000 rpm	{0}Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H¹100-270N05-F05	380 VAC	11 kW	500 rpm	210 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1100-270N07-F05	380 VAC	77 kW	750 rpm	140 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1100-270N70-F05	380 VAC	11 kW	1000 rpm	105 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1100-270N12-F05	380 VAC	11 kW	1200 rpm	87 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1100-270N15-F05	380 VAC	11 kW	1500 rpm	70 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1300-270N10-F05	380 VAC	13 kW	1000 rpm	124 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1300-270N15-F05	380 VAC	13 kW	1500 rpm	83 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1500-270N10-F05	380 VAC	15 kW	1000 rpm	143 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1500-270N13-F05	380 VAC	15 kW	1300 rpm	17ONm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1500-270N15-F05	380 VAC	15 kW	1500 rpm	96 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1800-270N07-F05	380 VAC	18 kW	750 rpm	230 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1800-270N10-F05	380 VAC	18 kW	1000 rpm	172 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H1800-270N15-F05	380 VAC	18 kW	1500 rpm	115 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H2200-270N10-F05	380 VAC	22 kW	1000 rpm	210 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H2200-270N12-F05	380 VAC	22 kW	1200 rpm	175 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H2200-270N15-F05	380 VAC	22 kW	1500 rpm	140 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H3000-270N15-F05	380 VAC	30 kW	1500 rpm	191 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
HSZ-PM38H3700-270N15-F05	380 VAC	37 kW	1500 rpm	235 Nm	Major o igual a 2,5	Encapsulament de l'estator	Refrigeració forçada
